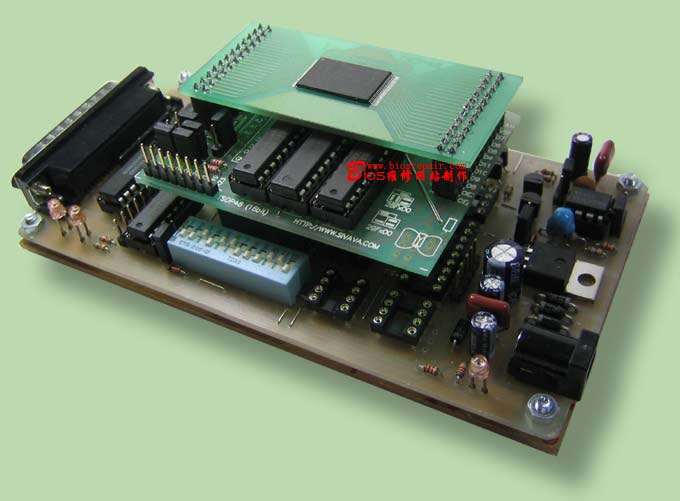

TSOP48零插拔/简易组合转接座

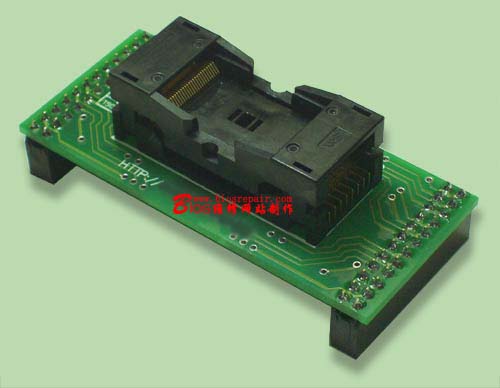

零插拔TSOP48组合座，共用芯片座

　

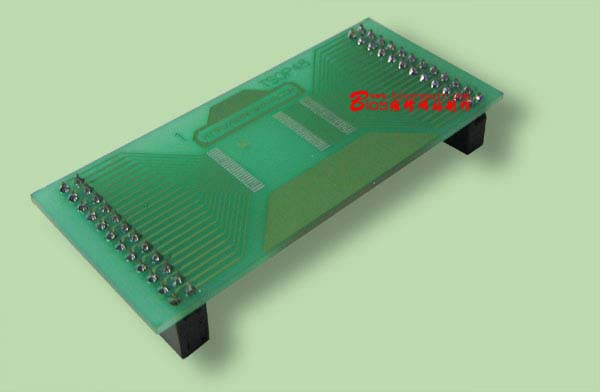

简易TSOP48组合座，共用芯片座

　


    TSOP48 (14 mm,20 mm)
    支持: SST39VF020


    TSOP48 (14 mm,20 mm)
   支持: MBM29LV002TA/BA , MBM29LV004 , MBM29LV008 , MBM29LV017 , MBM29LV080 , MBM29F002ST/SB , MBM29LV016 , Am29LV004 , Am29LV002 , Am29LV008

　


    TSOP48 (14 mm,20 mm)
    支持: MBM29F017A , MBM29F016A , MBM29F080 , 28F008SA , 29F004S5 , 29F032 , Am29F080 , Am29F016B , Am29F016 , Am29F017B , Am29F065MU

　

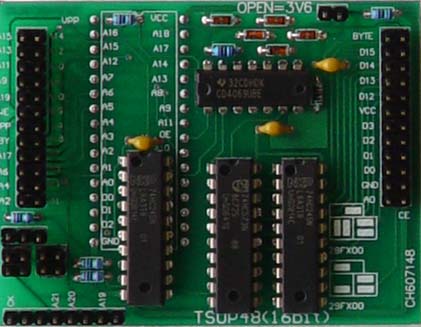

    TSOP48 (14 mm,20 mm) TSOP 16bit芯片

　

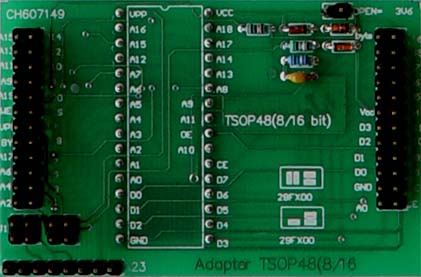

    TSOP48 (14 mm,20 mm) TSOP 8/16bit芯片


   扩展数据联接线

　


　


　

附：芯片型号与封装的对应关系：


  TSOP32封装：4M容量以下的芯片，一般采用TSOP32（32脚）的封装形式。管脚排列方式如下：



  查看4M芯片的PDF文件：mbm29F004.pdf。



  TSOP32（FWH）封装：FWH/LPC类型的芯片，4M容量以下的芯片，一般采用TSOP32（32脚）的封装形式。管脚排列方式如下：



  查看4M芯片的PDF文件：sst49lf004b.pdf。

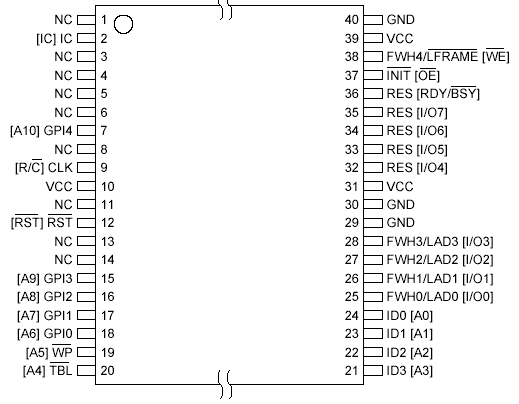

  TSOP40(FWH/LPC)封装：FWH/LPC类型的芯片，8M容量以上的芯片，一般采用TSOP40的封装形式。管脚排列方式如下：



  查看TSOP40封装芯片的PDF文件：AT49LH004.pdf。

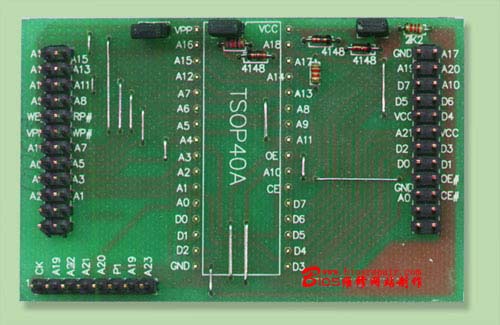

  TSOP40A：一般8M容量以上的芯片，，由于管脚数量增多，都采用TSOP40封装形式。TSOP40封装形式有两种，一种是如下图的TSOP40A的封装形式，管脚排列如下：

  示例芯片的PDF说明文件：mbm29lv004.pdf。

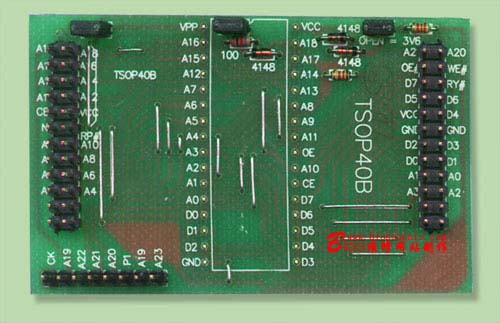

  TSOP40B：TSOP40封装的芯片，另一种管脚排列如下：

  示例芯片的PDF说明文件：am29F080.pdf。

  TSOP48（8/16bit）：TSOP48（8/16bit）封装的芯片的管脚排列：

  示例芯片的PDF说明文件：am29F800.pdf。

  TSOP48（16bit）：TSOP48（16bit）封装的芯片的管脚排列：

  示例芯片的PDF说明文件：sst39vf800.pdf。
