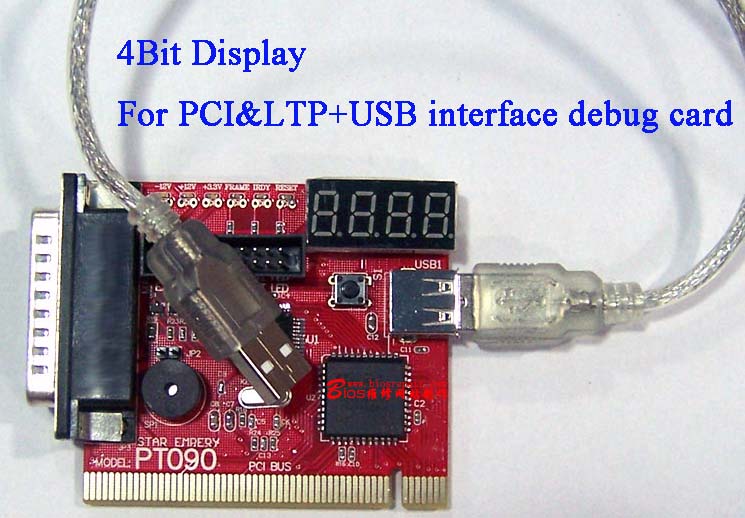

最新PCI/LPT主板双模式侦错卡 |
|
与老版本双数码管Pci/Lpt双模式主板侦错卡对比,增加改进如下功能: 采用最新研发的单芯片诊断卡方案,是目前市场唯一能准确显示INTEL9XX系列主板的所有故障代码的诊断卡;自此解决了以往的诊断卡在高档主板不显示代码或都只能显示到2b的困惑,是检修高端主板的必备工具。 采用4位数码LED,可更准确的显示故障代码及总线稳定性。 增加故障码单步显示按纽。可手动控制故障代码显示。 采用PCI和LPT双接口。可接主板PCI和LPT并口,主板测试更方便快捷。 使用方法及过程: 一、将PCI&并口双模式侦错卡,插到要检测主板的PCI槽上,加电后,根据数码管显示的错误代码,对照说明书,即可判断出主板故障所在。 二、将并口卡插到要检测主板的打印机(并口)接口, 然后联接好USB供电连接线,开启电脑电源,诊断卡进入诊断功能,数码管将显示侦错代码,参照数据管显示的数码,查阅相印的BIOS故障代码表即可判断出故障所在。(注意:USB接口这里只是为侦错卡供电,没有其它实际意义) 三、因为侦错卡自动侦错时,其故障代码是显示最后一个故障代码。如果想翻查已经检测过的代码,可以按侦错卡上的单步显示按纽,即可使代码一个个显示,按一下此按纽,显示一个故障码。
四、采用最新研发的单芯片诊断卡方案,是目前市场唯一能准确显示INTEL9XX系列主板的所有故障代码的诊断卡;自此解决了以往的诊断卡在高档主板不显示代码或都只能显示到2b的困惑,是检修高端主板的必备工具。
同时,也可使用PCI&并口双模式侦错卡的并口,插到笔记本电脑的并口上,起到笔记本侦错卡的作用。详细操作与插在主板并口上的操作一样。适用于: 台式机主板,支持486 586 P2 P3 P4系列,以及最新的910 915 945 965等系列的主板。 由于其拥用不开机箱,即可检测故障,同时兼容于笔记本电脑,PCI&并口双模式侦错卡,会给我们的维修带来很大的方便的。
