多功能BIOS编程器的硬件安装及设置 |
|||

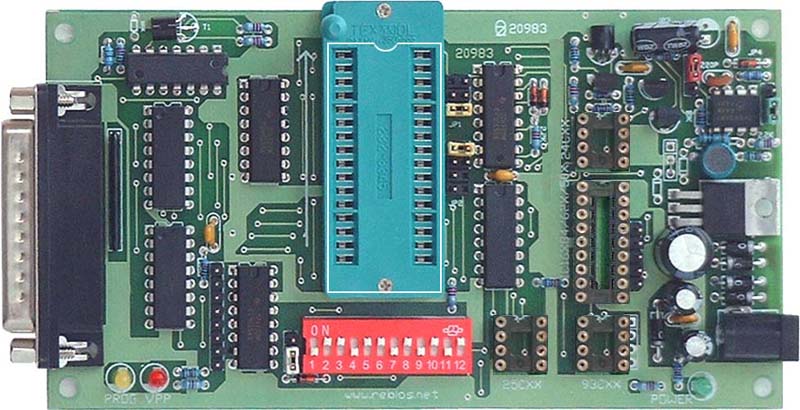

| 一、新版多功能编程器硬件结构介绍 | |||
①32Pin零插拔力插座 |
|||
|
⑥93CXX | ||
| ②25孔并口插座 | ④PIC12C/16X/16F | ||
| ③24CXX | |||
| ⑤电源插头 | |||
⑧DIP开关 |
⑦25CXX |
||

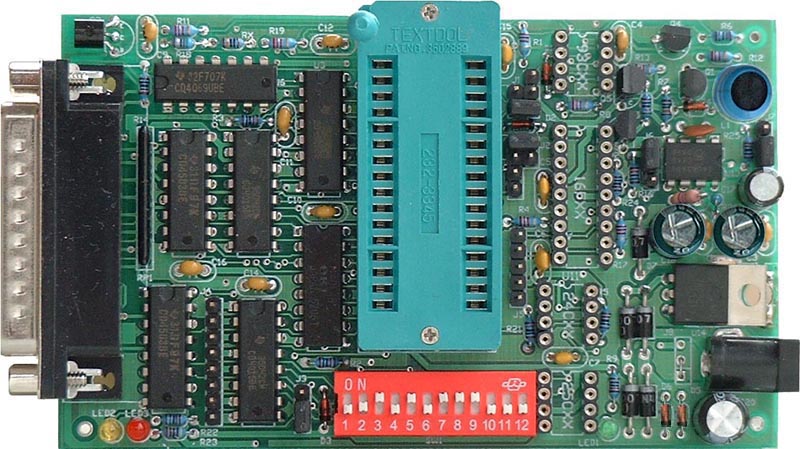

| 旧片多功能编程器硬件结构介绍 | |||
①32Pin零插拔力插座 |
|||
|
|||
| ②25孔并口插座 | ③24CXX | ||
| ④PIC16x84/16x/50x | |||
| ⑤电源插头 | |||
⑧DIP开关 |
⑦25CXX ⑥93CXX |
||
| ①32PIN零插拔力集成电路插座(ZIF32)： 用于27系列、28系列、29系列、39\49系列等存储器芯片及该系列芯片PLCC适配器、ATMEL 89系列单片机适配器、FWH／LPC系列芯片适配器。注意芯片方向，和PCB板上的箭头方向相同。 ②25孔并口插座：通过并口电缆连接计算机并口。 ⑤电源插座：连接外置电源。 ⑧DIP开关：在对27系列、28系列、29系列、39\49系列等存储器芯片进行读写等操作前，需将此开 关拨至相应位置。具体位置参照软件显示。 跳线：对于少量特殊芯片，需要调整跳线。（具体跳线方法详见说明书附件或软件显示） 指示灯：绿色电源指示灯用于指示编程器电源开关状态；红色指示灯用于指示芯片Vpp电源状态；黄色指示灯用于指示芯片编程状态。 ③④⑥⑦用于24系列、25系列、93系列存储器、PIC系列单片机芯片、PIC全系列单片机适配器、ATMEL AVR适配器、PHILIPS单片机适配器。 |
|||
| 二、硬件安装 安装步骤如下： 1.关闭计算机电源 2.把并口连接线的一头插在计算机的打印口上 3.把并口连接线的另一头插在编程器的25针接口上 4.把外置电源插在220V电源插座上 5.把外置电源的输出线的插头插在编程器的电源插座上 这时编程器的电源指示灯应该点亮，表示编程器已接通电源。硬件部分连接完毕。 注意：计算机的并口要在BIOS中设置为ECP或者ECP+EPP。 |
|||

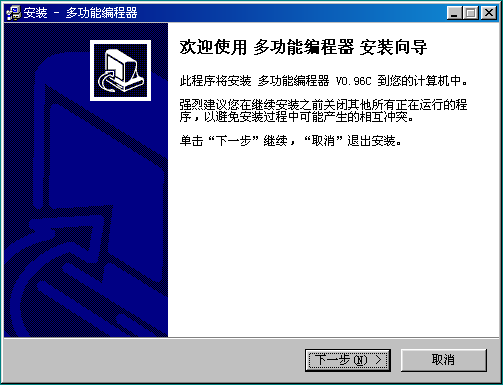

| 三、软件安装 运行随机附带光盘中相应版本的setup.exe安装程序，程序会出现安装画面：(安装程序的文件名一般为SETUP xxxx,xxxx为软件的版本号)
按照提示一步步操作即可完成驱动安装.安装完成后,将在桌面出现驱动的快捷图标 |
|||
注：后续升级版本的安装，只要从BIOS维修网站编程器驱动下载中，下载新版本的驱动，直接安装即可。 |
|||
| 四、硬件检测 启动控制程序后，随便选择一个芯片型号，必须选择一个芯片型号，在程序的菜单栏的Help项，点击test hardware项，如果电源或连接不正确，会出现“硬件联接错误，请检查数据线和电源 ”的提示，这时你要仔细检查编程器是否已和主机连接好，电源是否正常。 编程器及电源正常，则出现“硬件检测正常”的提示。 |
|||
