分离整合型显卡BIOS |
|
| 近日一网友询问，其一款Quadro FX 3000显卡，由于刷新BIOS时，操作失误，造成显卡无法使用。想使用编程器重新将BIOS文件写回，发现从网站下载的BIOS文件，却是与刷新程序整合在一起的，无法用编程器写入；我们经过分析，成功的分离出了显卡BIOS文件，在此过分离过程做一详细说明。 |
| 首先从HP（图形工作站）升级程序中，下载到Quadro
FX_3000.exe升级程序。由于其是EXE文件，根据经验，厂商发布的驱动程序包通常都是压缩的，因此，判断此EXE文件，可能是自解压程序，使用WINRAR打开此EXE文件，发现其中有3个文件，而且其中一个是IMG文件，以及BAT批处理文件，为确明升级程序的工作原理，以记事本打开其中的BAT文件，发现升级程序主要是生成自启动软盘，而不是直接对显卡刷新。

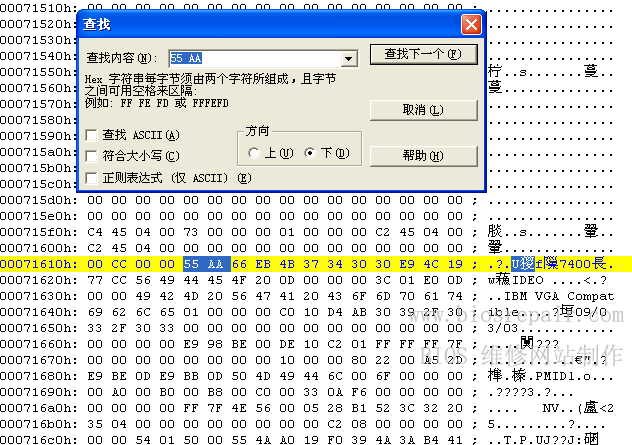

直接运行Quadro FX_3000.exe，解压升成BIOS升级软盘，由于软盘中有BAT文件，因此我们很容易判断其就是刷新执行批处理文件，右键点击此BAT文件（flash.bat），发现此批处理文件，只是执行了EUFLASH.EXE文件，因此我们判断，EUFLASH.EXE文件就是自动刷新程序，其中包含了显卡的BIOS文件。 运行ULtra Edit，打开EUFLASH.EXE文件，点击“搜索”--“查找”，输入55 AA（这里要做一个说明，显卡ROM文件与其它设置运行文件一样，其头部字节都是55 AA，这一点你可以任意打开一个显卡ROM文件或网卡的ROM文件，其头部字都是55 AA，关于其原因，在此不做详细介绍，只做一简单说明。），由于55 AA是显卡文件的头部，因此，我们删除从文件的开头到55 AA所有的内容。
删除简单的方法是，使用鼠标点击55前面的字符，按住鼠标左键不放，向上移动鼠标，直到头部，将其选择的内容按鼠标右键删除即可（呵呵，太笨的简单方法）。
虽然我们已经找到了ROM文件的开头部分，但是如何确定ROM文件的尾部呢。我们查看了显卡的ROM芯片，为39LV512，即最多可容入64K的文件。而64K文件的寻址空间为0000H---FFFFH。因此从10000H以后的内容，我们都不需要，因此，我们首先在ULTRAEDIT中，将光标移到文件头部，然后选“搜索”--转到行/页。输入10进制地址，由于FFFFH后为10000H，因此我们可使用计算器，直接计算16进制的10000H的10进制地址；计算为65536，输入65535，确定，即可定位在10000H地址。
定位到10000H后，我们使用鼠标拉文件到最尾部，其地址应为5bdef H，使用计算器，减去FFFFH，计算十进制应是310768，然后选择“编辑”--“HEX 插入/删除”，点删除，输入310768，点击确定；即可得到一个完整的64K的显卡ROM文件。然后点击ULTRAEDIT“文件”--“另存为”--VGA.ROM，保存即可。 然后我们使用编程器将保存的ROM文件写入显卡ROM芯片中即可。 注意：1、修改的关键是找到55 AAROM文件的头部。然后再确定ROM的尾部。
BIOS维修网站 耗子制作完成
|
