纯USB接口TL866(A-CS)系列编程器操作说明

    TL866系列编程器操作简单，只要将待操作的芯片插到编程器DIP40座上，然后运行驱动，对芯片进行读或写操作即可。

    下面以SOIC16 MX25L3206芯片的读写过程，做一详细说明：

    由于SOIC16是16脚的贴片芯片，因此需要使用SOIC16转接座。如下图：

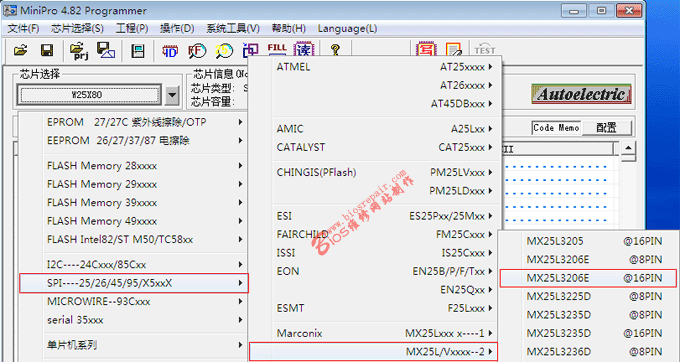

    TL866通用编程器通过USB线，联接到电脑USB接口上；运行编程器驱动程序，然后点击“芯片选择”--“SPI-25/26/45/95/x5xxx”--“MX25L/Vxxxx”--“MX25L3206E”。注意：SOP 25L3206芯片分SOIC8和SOIC16之分，即8脚和16脚；其脚定义是不一样的，选择时一定要注意。

    写入（编程）操作：

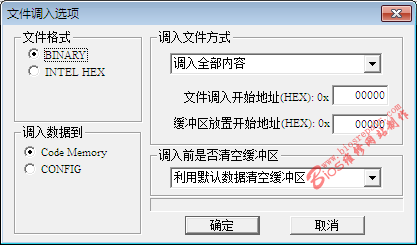

    芯片型号选择完成后，如果我们是要将新BIOS文件写入到BIOS芯片中，首先选择工具栏“文件”--“打开文件”或“”，选择需要写入的BIOS文件，如下图：

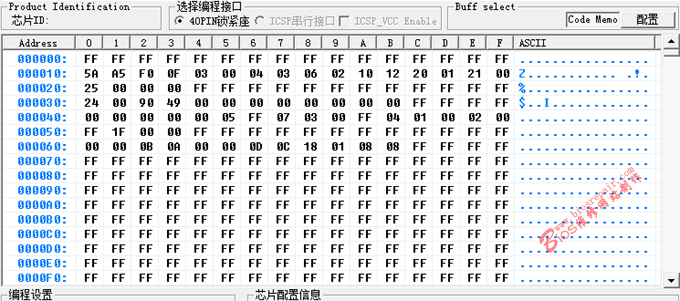

    确定后。将需要写入的BIOS文件调入编程缓存中，如下图显示：

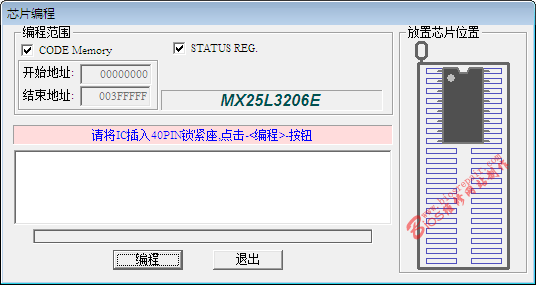

    需要写入的文件调入后，点击工具栏--“操作”--“芯片编程”或点击“”，此时驱动会提示芯片在DIP40座上的位置，如下图：

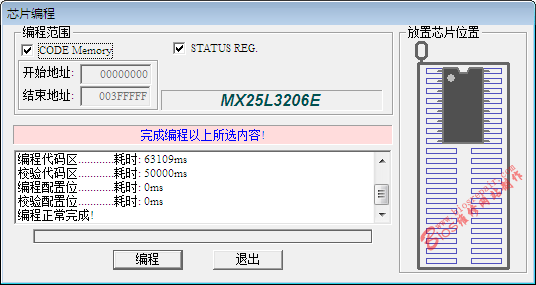

    确定芯片位置正确，点“编程”。驱动会自动擦除、写入、校验芯片；芯片写入完成后，会有以下提示，标明芯片写入正确。

    编程（写入）完成后，点“退出”，退回到驱动界面，然后从编程器上取下BIOS芯片，写入操作即可完成。

    读取（备份）操作：

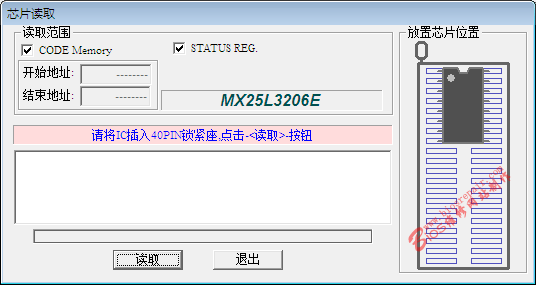

    如果我们要将芯片中的数据读出来，选择工具栏--“操作”--“读芯片内容”或“”，此时驱动会提示芯片在DIP40座上的位置，如下图：

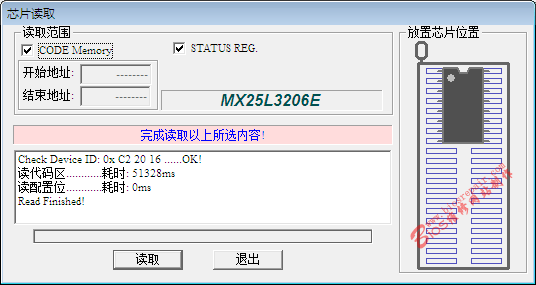

    点击读取按纽，驱动将芯片中的数据读取到缓存中，读取完成后界面如下图：

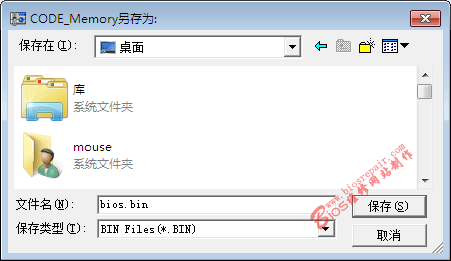

    读取完成后，点击退出；此时只是将数据读取到编程器驱动缓存中，此时我们还需要将缓存中的数据保存成文件；点击工具栏--“文件”--“保存文件”或“”，在提示保存界面中，选择文件保存的路径及文件名，然后点击保存，即可将缓存中的数据保存成文件。如下图：

    其它不同芯片的操作过程基本上都差不多。如有不明，可联系BIOS维修网站--www.biosrepair.com QQ:125081447
